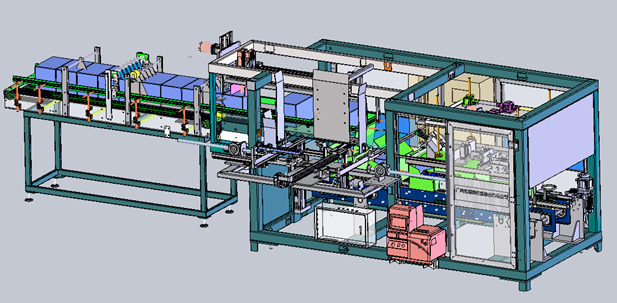

Drop-Style Case Packer

Trong xu hướng tự động hóa sản xuất hiện nay, tối ưu hóa quy trình đóng gói cấp 2 (đóng gói thứ cấp) là chìa khóa để doanh nghiệp nâng cao năng suất và cắt giảm chi phí vận hành. Drop-style Case Packer chính là giải pháp công nghệ vượt trội được thiết kế riêng cho các ngành đồ uống, bia, hóa chất, thực phẩm và dược phẩm. Với việc tích hợp các ưu điểm công nghệ từ Ý và Đức, thiết bị này mang lại hiệu suất đóng gói vượt trội, hoạt động mượt mà và an toàn tuyệt đối.

1. Drop-Style Case Packer Là Gì?

Drop-Style Case Packer là thiết bị đóng gói, gập góc cạnh thùng carton, sử dụng hệ thống định vị động cơ Servo kết hợp bộ điều khiển PLC để vận hành hoàn toàn tự động. Máy hoạt động theo nguyên lý định hình tấm bìa phẳng (Wrap-around), sau đó hạ sản phầm dạng chai/lon/ túi/ hộp chính xác vào vị trí thùng nhờ cơ cấu kẹp và thả xích đặc biệt.

Thiết bị này có khả năng kết nối trực tiếp với dây chuyền chiết rót tự động sẵn có của nhà máy, tạo nên một chu trình sản xuất khép kín và liên tục.

2. Những Ưu Điểm Vượt Trội Của Hệ Thống Drop-Style Case Packer

Hiệu suất vận hành vượt trội đạt 98%

Thiết bị sở hữu công suất vận hành ổn định đạt 20 thùng/phút. Nhờ sự phối hợp đồng bộ giữa hệ điều khiển thông minh và hệ thống xích truyền động chính xác, máy đạt hiệu suất tổng thể cực cao ≥ 98%, giúp giải quyết triệt để bài toán thắt nút cổ chai ở công đoạn đóng gói cuối dòng.

Độ chính xác hoàn hảo và giảm thiểu hao hụt

• Tỷ lệ đóng gói đạt chuẩn: Đạt trên 99%.
• Tỷ lệ làm hư hại thùng: Cực thấp, chỉ ≤ 0.1%. Từ đó giúp doanh nghiệp tiết kiệm tối đa chi phí nguyên vật liệu và hạn chế tối đa sản phẩm lỗi lỗi trong quá trình đóng gói.

Khả năng linh hoạt cao và thay đổi định dạng nhanh

Máy hỗ trợ đóng gói đa dạng cấu hình sắp xếp sản phẩm như 3×4, 3×5, 4×5, 4×6 sản phẩm trên một thùng. Đặc biệt, thời gian để thay đổi định dạng đóng gói giữa các loại sản phẩm vô cùng nhanh chóng, chỉ dưới 60 phút, giúp nhà máy linh hoạt chuyển đổi kế hoạch sản xuất.

Công nghệ chống dính dầu toàn phần

Thiết bị được trang bị hệ thống chống dính dầu toàn phần chuyên dụng cho thùng giấy, đảm bảo bao bì carton thành phẩm luôn sạch sẽ, thẩm mỹ, không bị bám bẩn bởi dầu máy trong quá trình cơ cấu ép dán hoạt động.

Đảm bảo an toàn cho người vận hành

• Bao che an toàn kín toàn phần: Hệ thống khung vách bao che máy được thiết kế kín hoàn toàn, trang bị công tắc giới hạn an toàn tại tất cả các cửa ra vào. Khi cửa mở, máy sẽ lập tức dừng hoạt động.
• Hệ thống liên động và Dừng khẩn cấp: Khóa liên động điện – cơ khí, nút dừng khẩn cấp màu đỏ nổi bật bố trí tại các vị trí dễ tiếp cận kèm còi đèn báo động sự cố trực quan.
• Bảo vệ tối đa: Điểm vào phôi nguyên liệu được thiết kế an toàn theo nguyên lý “hộp thư” (mailbox), đi kèm các cơ cấu che chắn bảo vệ đầu trục quay và xích truyền động.

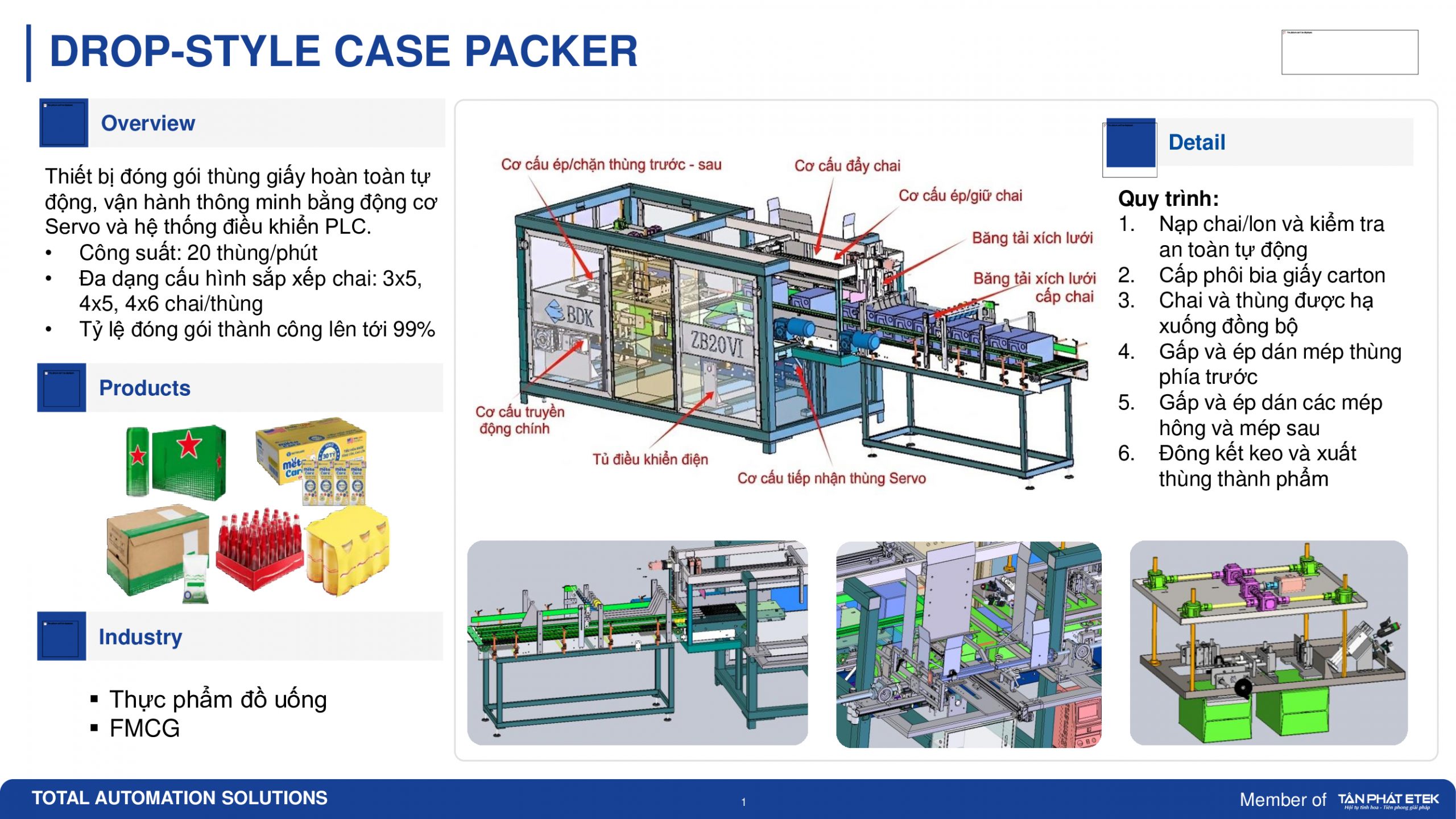

3. Cấu Tạo Và Cơ Chế Hoạt Động Thông Minh

Máy đóng thùng carton Drop-Style Case Packer nổi bật nhờ các cơ cấu chuyển động cơ khí thông minh như:

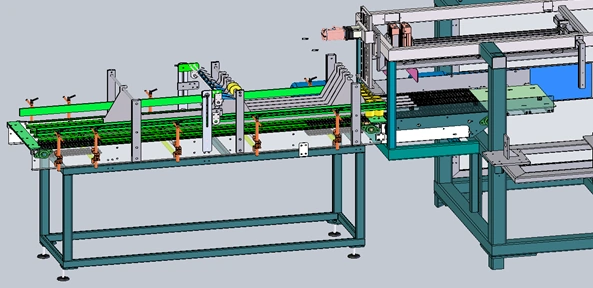

• Băng tải nạp chai và Cơ cấu thả chai : Dẫn động độc lập bằng động cơ và hộp giảm tốc chất lượng cao kết hợp bộ điều tốc Schneider. Hệ thống có cảm biến thông minh tự động phát hiện chai bị đổ hoặc thiếu ở đầu vào. Nếu phát hiện lỗi, cơ cấu thả chai sẽ tự động dừng ngay lập tức và phát cảnh báo để đảm bảo an toàn cho máy.
• Cơ cấu cấp giấy carton: Khay chứa phôi bìa có sức chứa lớn (≥ 200 tấm), có cảm biến phát hiện lượng phôi sắp hết để nhắc người vận hành bổ sung. Hệ thống giác hút chân không AIRTAC sử dụng xi-lanh nâng hạ để đưa từng tấm bìa carton vào rãnh dẫn hướng một cách chính xác.
• Cơ cấu hạ thùng đồng bộ: Động cơ Servo điều khiển cơ cấu đồng bộ kết hợp giác hút giữ chặt tấm bìa giấy dưới đáy. Khi chai được thả xuống, hệ thống hạ phôi giấy và chai đồng thời, đảm bảo chai rơi chuẩn xác vào giữa các tấm xích kẹp trên băng tải truyền động chính.
• Cơ cấu dán ép mép thùng siêu tốc: Máy tích hợp hệ thống phun keo nóng tự động (mức tiêu hao keo siêu tiết kiệm chỉ 3–5g/thùng) sử dụng bộ phun keo 3 ống mềm và 3 súng phun. Thời gian đông kết của keo cực nhanh, chỉ trong 2.5 giây, kết hợp xi-lanh dán ép và cơ cấu cam nhịp nhàng giúp thùng carton được ép chặt, vuông vắn và chắc chắn.

5. Thông Số Kỹ Thuật Chi Tiết Của Máy

6. Ứng dụng thực tế

Máy đóng thùng carton tự động Drop-Style Case Packer được ứng dụng mạnh mẽ để đóng gói các loại chai, lon của:

• Ngành Nước giải khát & Đồ uống: Đóng gói bia lon, bia chai thủy tinh, nước ngọt, nước tinh khiết.
• Ngành Thực phẩm: Các loại nước chấm, nước sốt, dầu ăn hoặc gia vị dạng lỏng đóng chai.
• Ngành FMCG: Các loại chai dầu gội, nước giặt, chất tẩy rửa gia dụng.
• Kích thước thùng ứng dụng tiêu biểu: Thích ứng cao với các kích cỡ thùng carton như thùng chai 1L (249×164×252 mm) hay thùng chai 1.5L (367×227×262 mm)…
